China OEM hoogwaardige kogelkranen van roestvrij staal en UPVC in grote maten (DN200) met diameters van 140 mm, 160 mm, 168 mm en 200 mm voor projecten

OEM hoogwaardige kogelkranen van roestvrij staal en UPVC met een diameter van 140 mm, 160 mm, 168 mm en 200 mm, geschikt voor projecten met een diameter van DN200.

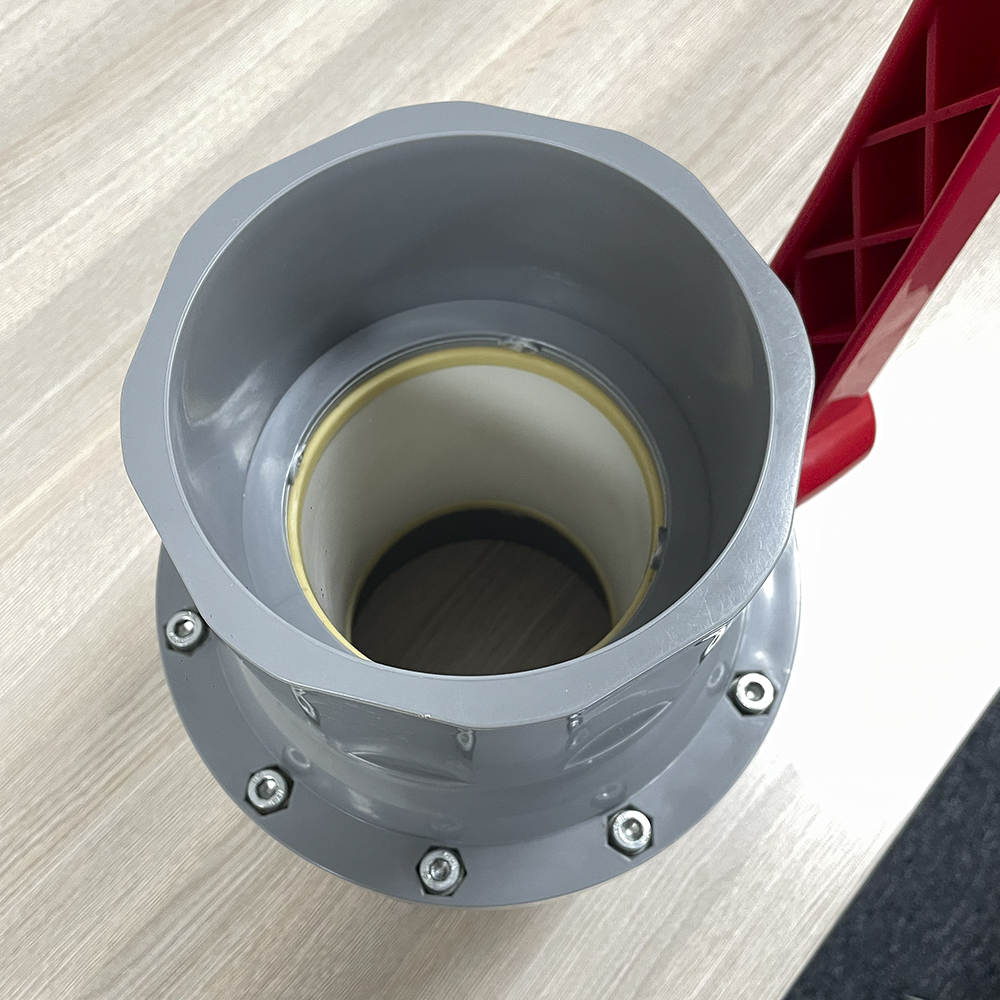

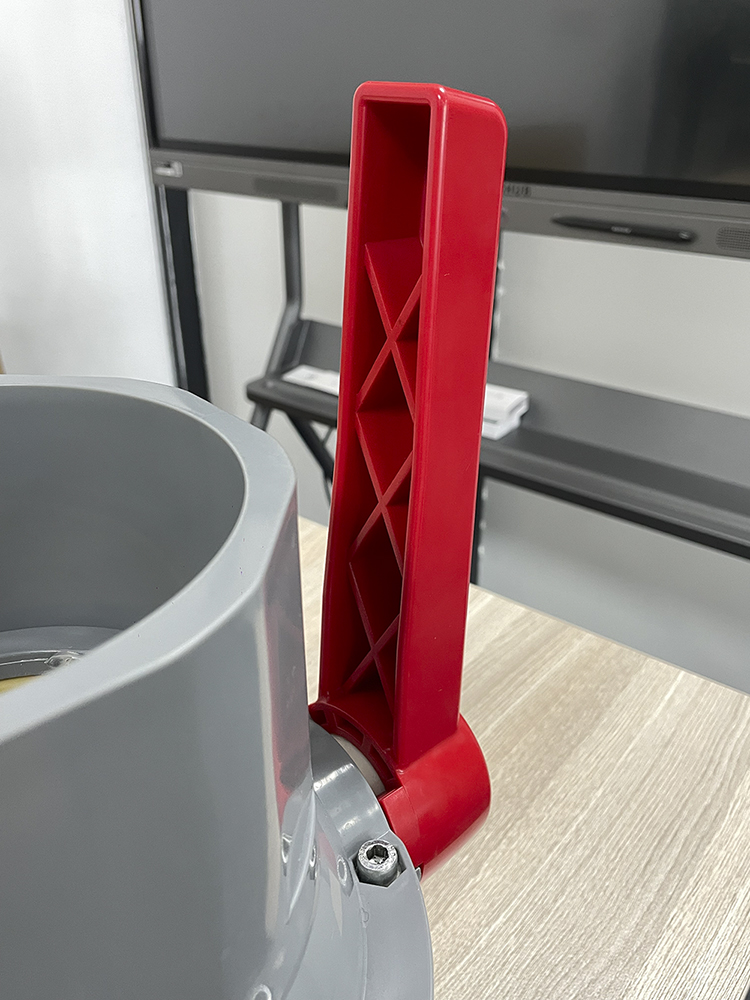

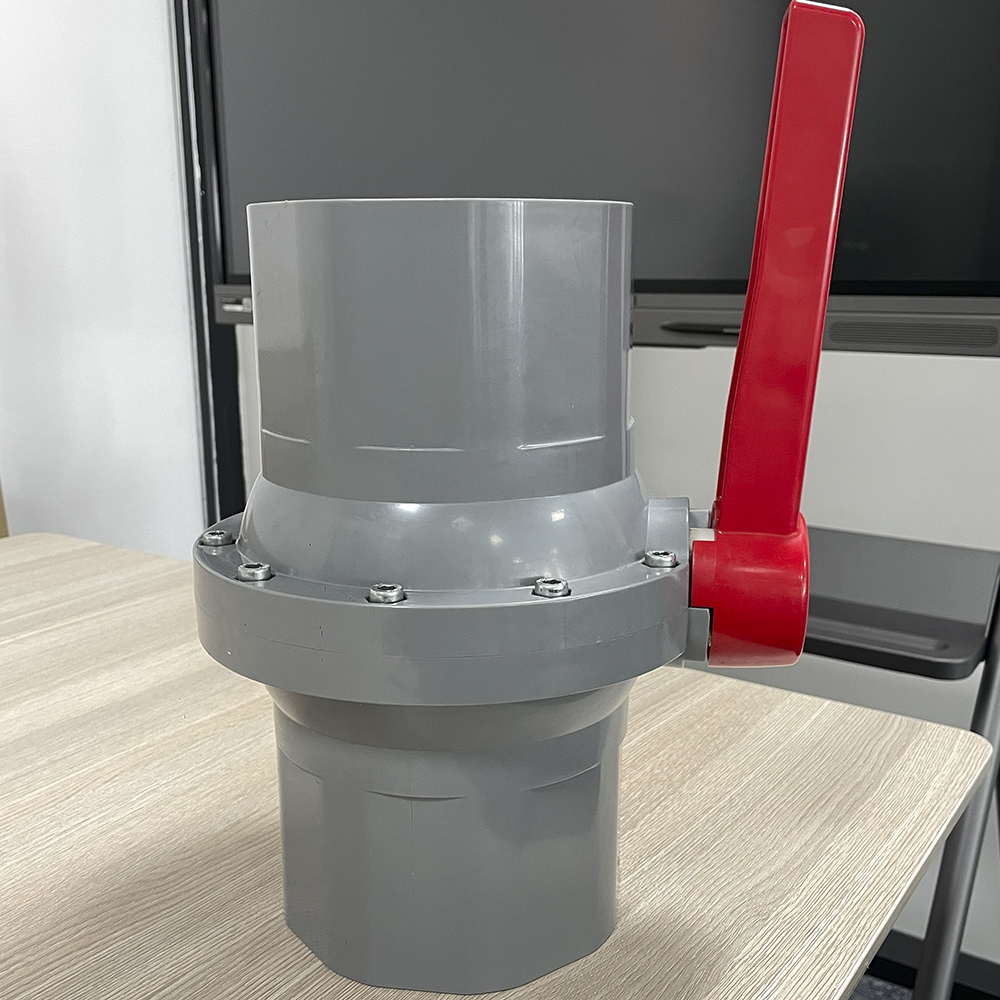

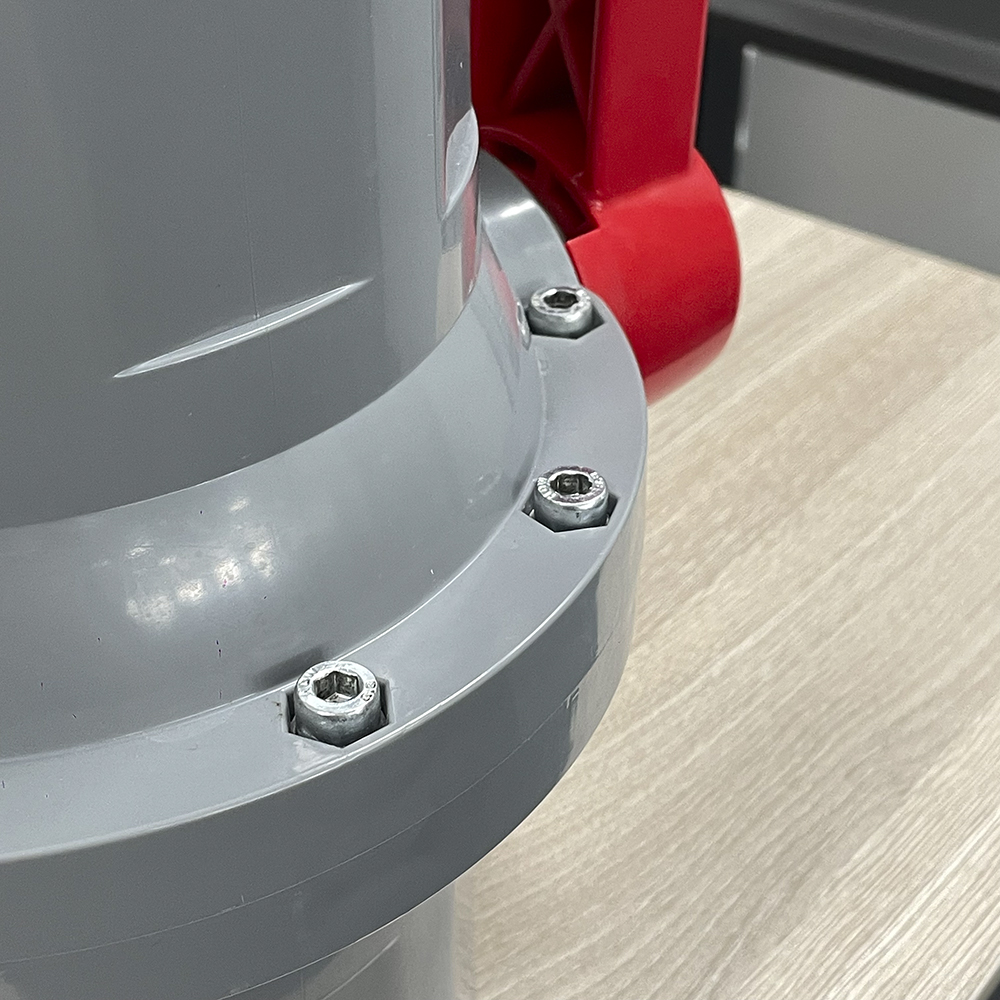

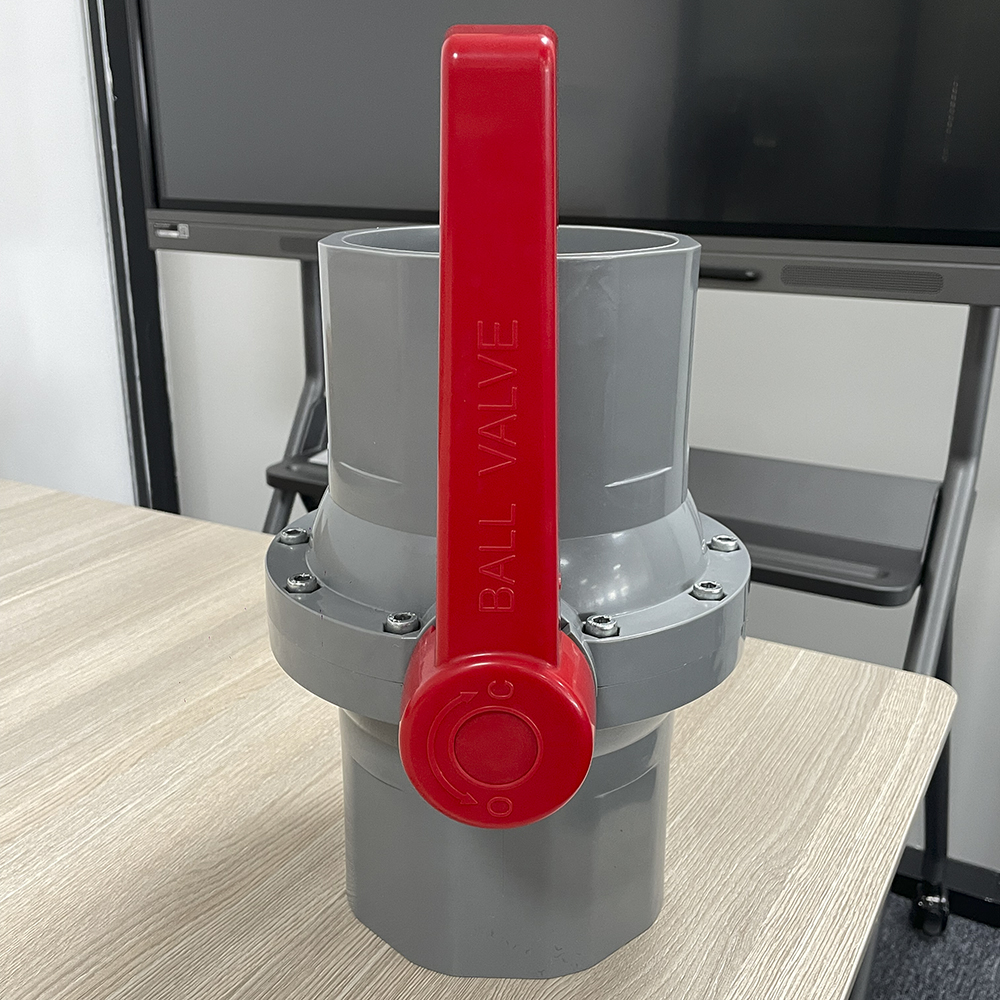

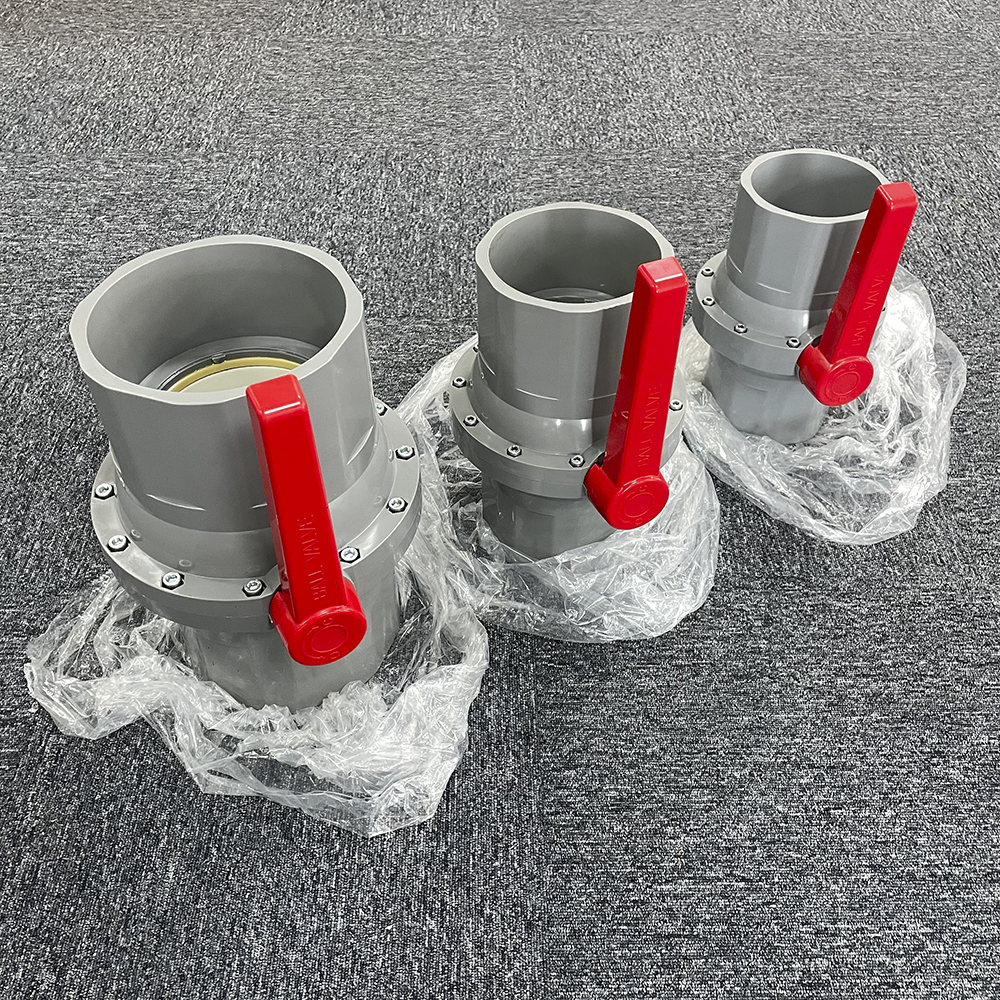

OEM hoogwaardige kogelkraan van roestvrij staal en UPVC in grote maten (DN200) met diameters van 140 mm, 160 mm, 168 mm en 200 mm (uitgelichte afbeelding).

Korte beschrijving:

Kogelklep
1. Zachte kleuren en compact ontwerp
2. Lekvrije werking;
3. Lichte en verbindingsstukken maken installatie eenvoudig.
4. Economisch gezien lagere transportkosten en een lange levensduur
5. Goede en hoogwaardige kwaliteitscontrole
6. Milieuvriendelijk, niet-giftig
7. Weer- en slijtvastheid en uitstekende chemische bestendigheid
8. Veel gebruikt in de bouw, irrigatie, industrie en zwembaden.
9. Kleine bestellingen zijn acceptabel.
10. Ontwerpen en logo's van klanten zijn welkom.

Maat:140 mm 160 mm 168 mm 200 mm

Gezamenlijk uiteinde:ASTM BS DIN ISO JIS

Werkdruk:PN16

Stuur ons een e-mail.

Productdetails

Veelgestelde vragen

Productlabels

Legenda en plattegrond

singleproducimg

Componentmateriaal

specificatie van het materiaal

NEE.	Deel	Materiaal	AANTAL
1	LICHAAM	UPVC, CPVC	1
2	STEM O-ring	EPDM, FPM (NBR)	1
3	STANG	UPVC, CPVC	1
4	BAL	UPVC, CPVC	1
5	ZITTINGAFDICHTING	TPE, TPVC, TPO	2
6	CAP	PVC, ABS	1
7	HENDEL	PVC, ABS	1
8	SCHROEF	SS304, STAAL	1

Tabel voor het vergelijken van modelgrootteparameters

DIMENSIE												Eenheid
MODEL	DN		15	20	25	32	40	50	65	80	100
	MAAT		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	inch
	thd./in	NPT	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	thd./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31,67	37,57	47,54	59.44	75,87	88.83	113,98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26.87	33,65	42.42	48.56	60.63	73,38	89.31	114,76	mm
		d2	21.23	26.57	33.27	42.04	48.11	60.17	72,85	88.7	114.07	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm
